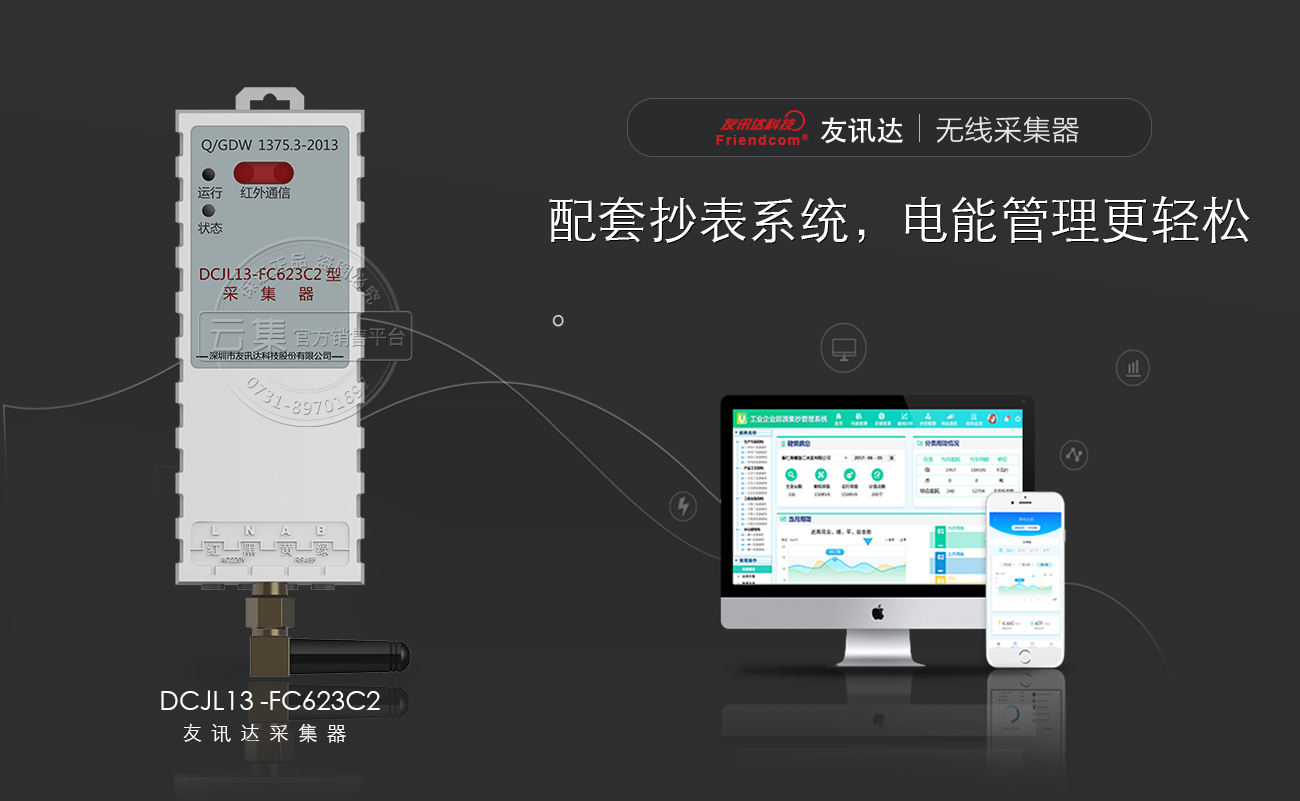

無線采集器基本參數

序號	項目			指標
1	參數保持	Q/GDW 1374.2-2013
1	參數保持	Q/GDW 1375.3-2013
2	電氣參數	正常工作電壓		C 220V 50Hz
		極限工作電壓		±20% Un
		消耗功率		有功功率≤ 1.2W 視在功率≤10VA；傳輸狀態功耗量不大于5VA、1W
3	運行環境條件	溫度		-40°C~+70°C
3	運行環境條件	濕度		相對濕度≤95°
4	機械性能	沖擊（非工作、非包裝的情況下）		峰值加速度：250m/s（25g）; 持續時間：10ms ; 沖擊次數：六個面各 3次，無損壞
4	機械性能	振動（非工作、非包裝的情況下）		頻率范圍：10-150Hz ；交越頻率：60Hz；f<60Hz時：定振幅0.075mm； f>60Hz時：定加速度10m/s（1.0g）；掃描循環次數：每軸線20次無損壞
5	電磁兼容	靜電放電		8KV
		快速脈沖群		4KV（電源回路）/1KV（信號回路）
		浪涌		4KV
6	安全性能	沖擊電壓		6KV
6	安全性能	工頻耐壓		2KV
7	通信方案	下行RS485		通信規約：DL/T 645規約
		上行微功率無線	調制方式	GFSK
			工作頻率	無線計量頻段
			ERP有效發射功率	<17dBm
			數據速率	10Kbps
			接收靈敏度	-108dBm（10Kbps）
8	停電指標	參數保持		10年以上

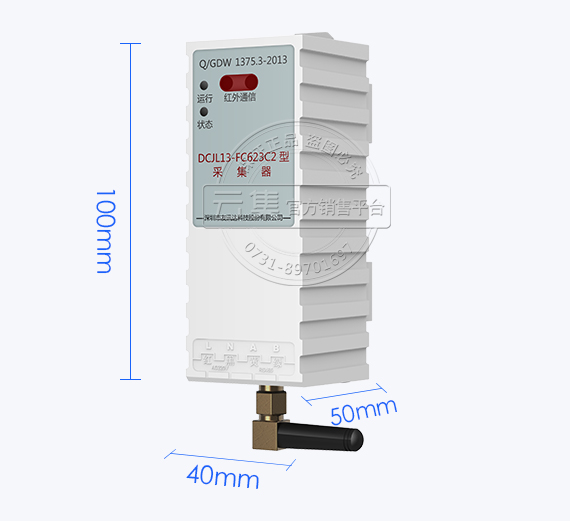

9	外形尺寸			10mm（長）×40mm（寬）×50mm（厚）

產品參數

品牌電表+自組網技術+云臺系統

產品功能特點
下行通訊： RS-485通訊接口采集電表數據，可支持采集32臺電表 上行通訊： 通過微功率無線信號與電表集中器通信，無需另外布線 頻率范圍： 50HZ，允許偏差-6%~+2% 導軌式安裝： 導軌安裝式結構設計，體積輕巧 抄表規 約： DL/T645-1997 DL/T645-2007CJ/T 188-204 外形尺寸： 100mm×40mm×50mm 傳輸接口： 1路載波通信接口，1路抄表接口，1路紅外維護接口

無線采集器安裝與接線

1. 單表模式

該模式下采集器只能和一塊電表通過 485 電纜連接，采集器上電后等待 6 秒鐘會通過 645幀試探電表地址，如果電表地址試探成功會使用電表地址作為網絡通信的 MAC 地址，在此

種工作模式下安裝的采集器不需要記錄采集器本身的地址，只需要記錄電表地址并且下發到管理終端中就可以進行組網和抄表操作。

采集器關聯電表的具體過程如下：

采集器在試探電表地址的時候，數據格式固定使用 8E1（1 個起始位、8 個數據位、1 個偶校驗位、1 個停止位），試探電表地址的順序?yàn)椋?00bps 07 規約、 300bps 97 規約、1200bps 07 規約、1200bps 97 規約、2400bps 07 規約、2400bps 97 規約、4800bps 07 規約、4800bps 97 規約、9600bps 07 規約、9600bps 97 規約。當在某個波特率下面收到電能表正確的應答幀后，即可確定電能表的地址，當前串口通信速率，以及通信規約格式，采集器會保存這些信息，在抄表時使用。

DL/T 645-2007 規約試探命令：0xFE FE FE FE 68 AA AA AA AA AA AA 68 13 00 DF 16

DL/T 645-1997 規約試探命令：0xFE FE FE FE 68 99 99 99 99 99 99 68 01 02 43 C3 6F 16

采集器下發命令后，電表正確的響應命令應該在 600ms 以內完成，如果超過 600ms 沒有應答，則認為當前命令沒有響應，繼續進行試探操作。當試探地址完成兩輪后，仍然沒有收到正確應答時，則判斷通信異常，電表地址關聯失敗，采集器會間隔 20 分鐘重啟再次進行關聯。

2. 采集器模式

工作在采集器模式時使用自己的出廠地址來進行網絡通信，在安裝過程中需要將采集器和電表的地址分別記錄然后下載到管理終端中進行組網和抄表，在此模式下采集器帶表數量可以為 1-32 塊之間，實際帶表數量見合同。

采集器正常工作后收到空中的抄表命令會根據數據規約類型來確定默認的輸出波特率，DL/T 645-1997 規約默認波特率為 1200bps，DL/T 645-2007 規約默認波特率為 2400bps，默認輸出波特率可以設置。

注意：FC-623C2 只能工作于其中一種模式。在訂貨和合同中間應該注明工作模式、默認抄表波特率和最大帶表的數量以便生產和發貨。

3. 安裝說明

將采集器安裝在室內通風干燥的地方,確保安裝使用安全、可靠，在有污穢或可能損壞采集器的場所，采集器應用保護柜保護。

采集器上部有掛鉤螺釘孔和卡口,可使用螺釘或?qū)к壒潭?將底座固定在堅固、耐火、不易震動的物體上。

產品應用案例

我們的能耗監測系統為企業管理部門提供企業實際用能數據。通過量化管理，將原有的經驗式宏觀管理模式轉變?yōu)榫?xì)
式數字管理模式，通過該系統的應用，管理部門可以做到 ” 掌握情況、摸清規律、系統診斷、合理用能 “，
大大提升管理水平，節能降耗，并降低了企業的運行成本。
